- S. STEEL
- NOXIDE (필터 有)
- NOXIDE (필터 無)
- 노즐 액세서리
S. STEEL 노즐 특허 제 10-1523303호
코어링크는 스테인리스 스틸 (Stainless Steel) 재질의 노즐을 사용합니다.

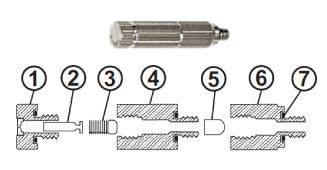

Tcn 10/24” with FILTER
- 1. 토출구
- 2. 체크핀
- 3. 체크 스프링
- 4. 본체
- 5. 필터 (25micron)
- 6. 연결부
- 7. 풀림방지 고무링
코어링크 노즐만의 장점
- 1. 3단 구조로 전체가 Stainless Steel 노즐 Kit로 구성
- 2. 토출구 : Stainless Steel 재질이며, 아주 작은 막 형태로 막힘 방지
- 3. 몸체 : 체크밸브가 내장되어 있어, 30bar 압력이상으로만 분사
- 4. 연결 부 : 나사 탭으로 쉽게 조작 가능하며, 전용 Kit로 풀림 방지 기능으로 탈 부착
- 5. 손쉽게 25micron 섬유질 내장필터
FOG NOZZLES FLOW RATES TABLE
TABELLA PORTATE UGELLI NEBULLZZATORI
Tabella : Portata(GPH) (LPH) (LPM) alle pressioni indicate(BAR) (PSI)
Table : Flow rate(GPH) (LPH) (LPM) versus operating pressure(BAR) (PSI)
-
Tested with water under controlled Labotatory
conditions and 1U.S. Gallon = 3.78 Liters approx.
★★★Other orifice sizes available on request. -
Datil rilevati da test di laboratorio.
Conversione 1 U.S. Gallon = 3.78 Litri
★★★Ugelli con foro/portata fuori standard su richiesta.
| ORIFICIE DIAMETER |
BAR PSI |
70 1000 |
|
|---|---|---|---|
 |
.006” / .15mm |
GPH LPH LPM |
0.73 2.76 0.0460 |
 |
.008” / .20mm |
GPH LPH LPM |
0.77 2.88 0.0480 |
 |
.012” / .30mm |
GPH LPH LPM |
1.74 6.48 0.1080 |
 |
.015” / .40mm |
GPH LPH LPM |
2.39 8.90 0.1483 |
 |
.020” / .50mm |
GPH LPH LPM |
3.26 12.12 0.2020 |
 |
.030” / .80mm |
GPH LPH LPM |
4.43 16.80 0.2800 |
 |
.040” / 1.00mm |
GPH LPH LPM |
7.13 27.00 0.4500 |
NOXIDE (필터 有) 노즐 특허 제 10-1523303호
동에 Noxide 코팅된 도금 재질의 노즐 또한 코어링크의 기술입니다.

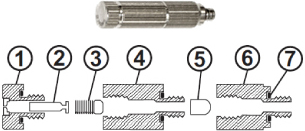

Tcn 10/24” with FILTER
- 1. 토출구
- 2. 체크핀
- 3. 체크 스프링
- 4. 본체
- 5. 필터 (25micron)
- 6. 연결부
- 7. 풀림방지 고무링
FOG NOZZLES FLOW RATES TABLE
TABELLA PORTATE UGELLI NEBULLZZATORI
Tabella : Portata(GPH) (LPH) (LPM) alle pressioni indicate(BAR) (PSI)
Table : Flow rate(GPH) (LPH) (LPM) versus operating pressure(BAR) (PSI)
-
Tested with water under controlled Labotatory
conditions and 1U.S. Gallon = 3.78 Liters approx.
★★★Other orifice sizes available on request. -
Datil rilevati da test di laboratorio.
Conversione 1 U.S. Gallon = 3.78 Litri
★★★Ugelli con foro/portata fuori standard su richiesta.
| ORIFICIE DIAMETER |
BAR PSI |
70 1000 |
|
|---|---|---|---|
|
.006” / .15mm |
GPH LPH LPM |
0.73 2.76 0.0460 |
|
.008” / .20mm |
GPH LPH LPM |
0.77 2.88 0.0480 |
|
.012” / .30mm |
GPH LPH LPM |
1.74 6.48 0.1080 |
|
.015” / .40mm |
GPH LPH LPM |
2.39 8.90 0.1483 |
|
.020” / .50mm |
GPH LPH LPM |
3.26 12.12 0.2020 |
|
.030” / .80mm |
GPH LPH LPM |
4.43 16.80 0.2800 |
|
.040” / 1.00mm |
GPH LPH LPM |
7.13 27.00 0.4500 |
NOXIDE (필터 無) 노즐 특허 제 10-1523303호
동에 Noxide 코팅된 도금 재질의 노즐 또한 코어링크의 기술입니다.

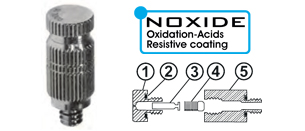

TCN 1/8" NPT
- 1. 토출구
- 2. 풀림방지 고무링
- 3. 체크핀
- 4. 체크 스프링
- 5. 본체
FOG NOZZLES FLOW RATES TABLE
TABELLA PORTATE UGELLI NEBULLZZATORI
Tabella : Portata(GPH) (LPH) (LPM) alle pressioni indicate(BAR) (PSI)
Table : Flow rate(GPH) (LPH) (LPM) versus operating pressure(BAR) (PSI)
-
Tested with water under controlled Labotatory
conditions and 1U.S. Gallon = 3.78 Liters approx.
★★★Other orifice sizes available on request. -
Datil rilevati da test di laboratorio.
Conversione 1 U.S. Gallon = 3.78 Litri
★★★Ugelli con foro/portata fuori standard su richiesta.
| ORIFICIE DIAMETER |
BAR PSI |
70 1000 |
|
|---|---|---|---|
|
.006” / .15mm |
GPH LPH LPM |
0.73 2.76 0.0460 |
|
.008” / .20mm |
GPH LPH LPM |
0.77 2.88 0.0480 |
|
.012” / .30mm |
GPH LPH LPM |
1.74 6.48 0.1080 |
|
.015” / .40mm |
GPH LPH LPM |
2.39 8.90 0.1483 |
|
.020” / .50mm |
GPH LPH LPM |
3.26 12.12 0.2020 |
|
.030” / .80mm |
GPH LPH LPM |
4.43 16.80 0.2800 |
|
.040” / 1.00mm |
GPH LPH LPM |
7.13 27.00 0.4500 |

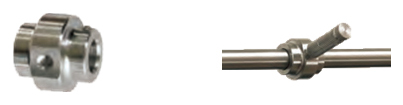

노즐 홀더 (S. Steel)
배관의 절단 및 용접이 필요없이 설치가 용이 하며 외관이 깔끔하다.
S.Steel 10mm(12mm) Nozzle holder 1(2) hole 10/24
* Holder 개당 Nozzle 1개 ~ 6개 까지 체결가능
- · 10mm/12mm 두가지 size
- · 360도 방향조절 기능 / Lock 기능
| hole (노즐 수) |
노즐 각도 | |||
|---|---|---|---|---|
| 1 hole | 360° | |||
| 2 hole | 60° | 90° | 120° | 180° |
| 3 hole | 90° | 120° | ||
| 4 hole | 90° | |||
| 5 hole | 72° | |||
| 6 hole | 60° | |||
* 필요각도에 따라 주문 제작 가능
노즐 부분 액세서리
-
Nozzle Head & Check valve
Spring & O-rings
-
Nickel-plated Brass Nozzle Plug
S. Steel Nozzle Plug
-
4 Nozzles Umbrella Adapter
3 Nozzles Umbrella Adapter
-
Adjustable Angle
Coupling MF 10/24”
Brass Nozzle
Drain Valve
-
Nozzle Water Filters
(25micron)
Nozzle Handtool
-
Noxide
Nozzle Holder
Noxide Nipple
M 1.8”G-M 10/24unc
